25 ton avloppssug

Produktöversikt

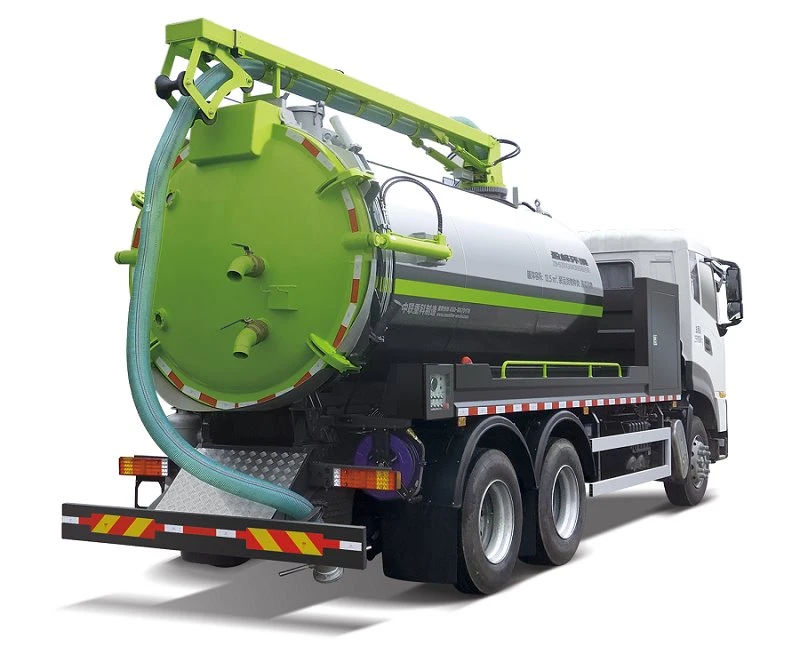

ZBH5250GXWDFE 6 25 ton avloppssugningsbil är en ny typ av sanitetsfordon utvecklad av företaget som integrerar uppsamling, rengöring, överföring och transport av slam och avloppsvatten. Bilen är modifierad från Dongfeng Tianlong Class II-chassi med speciella manöveranordningar och kontrollsystem.
Bilen är vacker till utseendet, självsugande och självurladdning, snabb arbetshastighet, stor kapacitet och bekväm transport. Avloppssugningsbilen antar den internationellt ledande vakuumpumpen för avloppssug, som har egenskaperna för stort sug, högt vakuum, stort tonnage, hög effektivitet, lång sugräckvidd och bredare användning. Den har överlägsen prestanda som hög effektivitet, miljöskydd och energibesparing.

2. Funktionsöversikt
25 tons avloppssug är designad och tillverkad för stadens komplexa ledningsnät och omgivande driftsmiljö. Den har funktionerna avloppssugning, muddring av rör, högtrycksrengöring och transittransport. Den kan inte bara suga slam, grus, tegel och andra fasta material för rutinmässiga operationer, utan kan också muddra och muddra små floder. Den har snabba och effektiva muddrings- och räddningsfunktioner. Den kan användas för räddning av urban miljösanering, petrokemisk industri och andra specialindustrier. Avfallssugning, muddring, rengöring, tryckavlastning, transport, lastning och lossning, etc.

3. Tillämpningsområde
Den är främst lämplig för sug- och reningsoperationer av regnvattenbrunnar, sedimentationsbrunnar och diken. Det är också lämpligt för pumpning, transport och utsläpp av avloppsvatten och sediment inom oljeraffinering, stål, kemi, hushållning, miljösanering och andra industrier.

Huvudstruktur och prestandaegenskaper


1. Chassi
Chassi.Den antar Tianlong DFH1250D4 typ två chassimodifiering tillverkad av Dongfeng Motor Co., Ltd., som har stark kraft och stark bärförmåga. Chassit är ett inhemskt tillverkat chassi av ett nationellt sex-emissions kommersiellt fordon med avancerad teknik och pålitlig kvalitet.
Eingine.Den använder Dongfeng Cummins D6.7NS6B290 dieselmotor med en nominell effekt på 213kW och en nominell hastighet på 2300r/min, och dess utsläpp når National Sixth Standard.


Vakuumavloppssugsystemet består av en vakuumpump, en transmissionsanordning och rörledningar, ett avloppssugrör, en avloppstank och en roterande bom.

Sug smuts.Avloppstanken dammsugs av vakuumpumpen och smutsen sugs in i avloppstanken under inverkan av atmosfärstryck. Avloppsvattnet filtreras och leds tillbaka till avloppet. Avloppsvattnet lagras i avloppstanken och släpps ut efter att ha transporterats till anvisad plats.

Städa. Vakuumpumpen genererar vakuum och höghastighetsluftflöde i avloppssugröret, och smutsen transporteras in i avloppstanken under inverkan av höghastighetsluftflödet. Slutför avloppsreningsarbetet.

Tryckrad. Sätt in avloppssugsslangen i avloppsutloppsplatsen för trycksatt utsläpp, placera fyrvägsventilens omkopplarspak i utloppsläget för att få vakuumpumpen att gå, och systemet kan realisera tryckutsläpp.

3. Roterande fäste
Den roterande konsolen kan roteras, förlängas och ändras via kontrollpanelen eller fjärrkontrollen, som kan realisera fältoperationer av olika vinklar, amplituder och höjder, och har ett bredare användningsområde.

4. Rengöringssystem
Insidan av avloppstanken har en automatisk rengöringsfunktion. Hela fordonet är utrustat med en vattenrörsrulle och en högtryckssprutpistol, som kan rengöra hela fordonet och arbetsplatsen.
Efter den optimerade designen av fordonets vattenväg är rörledningslayouten för högtrycksrengöringssystemet vackrare. Vattenpumpar, rörledningar och vattenventiler är alla utrustade med vattendräneringsfunktion för att undvika produktskador på grund av frysning och sprickbildning i lågtemperaturmiljöer.

5. Driftläge
Fordonet använder kontrollläget "manöverpanel plus trådlös fjärrkontroll plus manöverknapp". När arbetet startar och slutar styrs styrsystemets huvudströmförsörjning, hydrauliska kraftuttag, vakuumkraftuttag och andra arbetsanordningar separat, vilket är lätt att manövrera. Manövreringen av fordonet realiseras av tre manöveranordningar, varav två finns i hytten och en finns på manöverpanelen på höger sida av fordonets bakdel.

Manöverknappar i hytten. Kontrollknapparna för strömförsörjning, hydrauliskt kraftuttag och vakuumkraftuttag är placerade framför förarsätet, och används huvudsakligen för förberedelser inför fordonsdrift.trådlös fjärrkontroll. Placerad i hytten kontrollerar den huvudsakligen rotationen, upphöjningen, expansionen och sammandragningen av den roterande bommen på avloppssugröret, samt öppning och stängning av avloppstankens bakre lock och tiltningsåterställningen.

Manöverpanel. I kontrollboxen på baksidan av avloppssugbilen finns förutom olika kontrollknappar även displayinstrument, som främst används för olika operationer av avloppssug.

De viktigaste tekniska parametrarna för produkten

Produktfördel
1. Överlägsen prestanda
Avloppstanken har en avancerad struktur. Avloppstanken är optimerad genom analysmetoden för finita element och har klarat stränga tillförlitlighetstester. Insidan av avloppstanken antar sandblästringsförbehandlingsprocessen och anti-korrosionsbehandlingen av den internationella kända märkesfärgen, som är mycket effektiv mot korrosion och hållbar.
Tankens bakre lock slås på och av automatiskt, vilket är bekvämt för tippning och lossning; med larmskyddsanordning för hög vätskenivå, säker och pålitlig; med automatisk rengöringsanordning för enkel rengöring.

Brett utbud av smutsabsorption. PVC ståltrådsförstärkt slang eller ståltrådsflätad slang med roterande bom kan vridas 230 grader horisontellt, -27 grader - plus 53 graders vertikal luffning, och sugavståndet kan ökas med 1,3 m genom att förlänga och dra in bommen. Tre 1,8 m förlängningsrör används för att förlänga sugröret. Det längsta sugavståndet kan nå 9 meter.

Vakuumsystemet är effektivt och pålitligt.Vakuumpumpen med roterande skovlar använder internationellt kända märkesprodukter, med ett ultimat vakuum på 93 procent och en maximal pumpkapacitet på 15100L/min. Max arbetshastighet: 1150r/min. Den har egenskaperna för högt vakuum, stort sug och god smutssugning.

Hög tillbehörskonfiguration.Vakuumpumpar, högtrycksvattenpumpar, överströmningsventiler, avlastningsventiler etc. är internationella eller inhemska välkända märken, och elektriska styrkomponenter är internationella eller inhemska välkända märken, med utmärkt kvalitet och hög tillförlitlighet.


3. Säker och pålitlig
Utrustad med säkerhetsstag för avloppstank.Det kan ge tillförlitligt säkerhetsskydd under underhållsarbeten.

Larmsystem för låg vattennivå.När vattennivån i rentvattentanken är lägre än det inställda värdet och vattnet saknas, kommer systemet automatiskt att minska motorvarvtalet till tomgångsvarvtal för att skydda vattenpumpen.
Avloppstank högnivålarmsystem.När vätskenivån i avloppstanken når den inställda höjden, ett ljud och visuellt larm (tillsammans med en summer), stängs slussventilen automatiskt och motorvarvtalet reduceras automatiskt till tomgångsvarvtal för att skydda sugets säkerhet systemet.
